12

2018

-

01

神宇建材｜新(xīn)房精(jīng)裝(zhuāng)修瓷磚膠的重要性

作(zuò)者：

 瓷磚膠又(yòu)稱陶瓷磚粘合劑，主要用(yòng)于粘貼瓷磚、面磚、地磚等裝(zhuāng)飾材料，廣泛适用(yòng)于内外牆面、地面、浴室、廚房等建築的飾面裝(zhuāng)飾場所。其主要特點是粘接強度高、耐水、耐凍融、耐老化性能(néng)好及施工(gōng)方便，是一種非常理(lǐ)想的粘結材料。

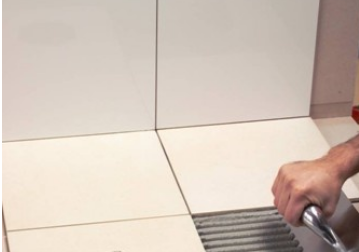

 近期家居裝(zhuāng)修的你，想要一個幹淨整潔的牆面，瓷磚膠就顯得十分(fēn)重要了。一般情況下，神宇瓷磚膠使用(yòng)前必須注意以下條件：牆面要濕潤(外濕裏幹)，并保持一定的平整度，高低不平或極其粗糙的部位應用(yòng)水泥砂漿等材料找平;基層必須清除浮灰、油污、蠟質(zhì)，以免影響粘結度;粘貼瓷磚後在5~15分(fēn)鍾内可(kě)以移動糾正。水灰比約為(wèi)1：4，攪拌均勻後的粘結劑應在5~6小(xiǎo)時内用(yòng)完(溫度在20度左右時);将混合後的粘合劑塗抹在粘貼磚材的背面，然後用(yòng)力按，直至平實為(wèi)止。因材料不同而
實際耗用(yòng)量不同，一般每平方米至少約4.5~6公(gōng)斤，粘貼厚度約2~3mm。

　　瓷磚膠使用(yòng)常識：
1、脫醋酸型
硫化速度快，透明性好，但是在固化過程中(zhōng)釋放出醋酸;具(jù)有(yǒu)刺激性氣味，而且對金屬、鍍膜玻璃和一些無機材料有(yǒu)腐蝕。
2、脫醇型TC
固化收縮率小(xiǎo)，浸水剝離小(xiǎo)，對大部分(fēn)基材無腐蝕;對氟碳型材、塑鋼和白色大理(lǐ)石的粘接性較差;在高溫下施工(gōng)，會由于反應速度過快，導緻生成的醇性小(xiǎo)分(fēn)子不能(néng)及時揮發，而形成氣泡影響施工(gōng)質(zhì)量。脫肟型TW:粘接性較好可(kě)在适當高溫施工(gōng)，不會産(chǎn)生氣泡;對銅和鏡業有(yǒu)微腐.且收縮率較醇型大。
使用(yòng)限制:非結構膠禁止使用(yòng)于結構性裝(zhuāng)配; 不宜用(yòng)于滲出油脂、增塑劑或其它溶劑的建材表面;不宜用(yòng)于結霜或潮濕的表面、長(cháng)期埋于地下或長(cháng)期浸水場合;不宜用(yòng)于油漆表面，可(kě)能(néng)會因漆膜龜裂或剝落而造成密封失敗;不宜用(yòng)于會直接接觸食物(wù)或易遭到機械磨損的地方;不宜用(yòng)于建材表面溫度低于4℃或高于40℃時施工(gōng)。
3、脫酸型
酸性膠不宜用(yòng)于水泥、石材上, 因為(wèi)酸膠固化産(chǎn)生醋酸，會與水泥、石材等堿性材料表面發生反應，形成一種白垩狀的物(wù)質(zhì)，而引起脫落;基材的膨脹系數較大，有(yǒu)位移或振動，膠施工(gōng)時打的太薄，均容易造成中(zhōng)性膠固化後表面起皺現象;如中(zhōng)性膠和酸膠同時使用(yòng)時有(yǒu)可(kě)能(néng)導緻中(zhōng)性膠發黃;(1)高溫施膠，高溫固化;固化速度過快，釋放甲醇的速度大于甲醇從膠體(tǐ)中(zhōng)滲出的速度，使甲醇聚集後氣化産(chǎn)生氣泡;(2)施膠太薄，小(xiǎo)于6㎜;(3)泡沫杆(條)破壞引起發泡(開孔式泡沫條);有(yǒu)水份;泡沫條材質(zhì)不相容、發生化學(xué)反應;(4)施膠不規則，反複刮平。以上4條均能(néng)導緻施膠後的起泡現象。
在施工(gōng)修邊時注意不要過度的擠壓，否則容易引起襯墊泡沫棒變形，之後泡沫棒會逐漸恢複，導緻密封膠整體(tǐ)鼓起;施工(gōng)時在施工(gōng)允許範圍内盡量延長(cháng)修正的時間，同時調整操作(zuò)，使用(yòng)刮刀(dāo)從膠縫下端向上修邊，可(kě)以避免固化後膠條表面不平整和少量下垂;由于市場上各類型材的不同性，建議客戶在使用(yòng)每批次的膠産(chǎn)品之前，自行進行簡易的粘結性試驗，在認可(kě)産(chǎn)品質(zhì)量後方可(kě)廣泛使用(yòng)，這是在保證工(gōng)程質(zhì)量的同時也保障自身的利益。


小(xiǎo)貼士：長(cháng)沙市神宇建材有(yǒu)限公(gōng)司是湖(hú)南省知名(míng)瓷磚膠生産(chǎn)、研發、施工(gōng)于一體(tǐ)廠家。

重要性,用(yòng)于,瓷磚,使用(yòng),施工(gōng),固化,不宜,表面,材料,泡沫
